Det här kundcaset beskriver en FTX-installation i en villa från 1955 i södra Stockholm. Huset är på 195 m² och hade självdrag. Familjen ville ha frisk luft året om, ta tillvara värmen i frånluften och en ventilation som inte hörs. Installationen tog tre arbetsdagar och familjen bodde kvar under hela arbetet. Projektet finns även beskrivet som referensprojekt hos Acetec, som tillverkar aggregatet.
Utgångsläget: självdrag i ett hus som blivit tätare
Självdrag bygger på att varm luft stiger och dras ut genom ventilationskanalerna. Luftväxlingen fungerar därför bäst under den kalla delen av året och sämst på våren, sommaren och hösten, när temperaturskillnaden mellan ute och inne är liten.
Räkna ut priset direkt via vår kalkylator eller ring oss så hjälper vi dig vidare.
Huset hade med åren fått nya fönster och tilläggsisolering. Det sänker energibehovet men gör samtidigt att självdraget får svårare att föra bort fukt och använd luft. Familjen märkte det som tung luft i sovrummen på morgonen och imma på fönstren under vintern.
Lösningen: komplett FTX-system på kallvinden
Efter ett platsbesök, där vi gick igenom planlösningen, vindsutrymmet och möjliga kanalvägar, föreslog vi ett komplett FTX-system med Acetec EvoAir A100S G3 placerat på kallvinden. Placeringen höll hela installationen borta från bostadsytan.
Aggregatet är byggt för att stå i kalla utrymmen och väger 46 kg, vilket underlättade transporten genom vindsluckan. Eftervärmare och givare är monterade från fabrik, så det blev färre moment på plats.
Så genomfördes arbetet
Arbetet tog tre arbetsdagar och omfattade projektering, montage, kanaldragning, injustering och driftsättning.
| Moment | Utförande |
|---|---|
| Projektering | Luftflöden beräknade utifrån planlösning och rumsvolymer |
| Aggregat | Monterat på ett vibrationsdämpat underrede mellan takstolarna, med plats för filterbyte och service |
| Kanaler | Ø160 mm, helt isolerade på kallvinden ända fram till takgenomföring och bjälklag |
| Don | Tilluft i sovrum och vardagsrum, frånluft i kök, badrum och tvättstuga |
| Injustering | Varje don mätt och inställt så att rätt luftmängd når rätt rum |
| Överlämning | Genomgång av styrning, app och filterbyte med familjen |

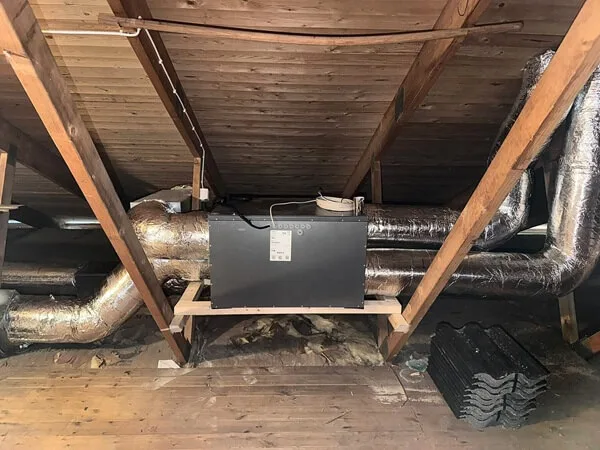

Aggregatet placerades centralt på vinden, med korta och symmetriska kanaldragningar mot husets båda gavlar. Korta kanaler ger lägre tryckfall. Fläktarna kan då gå på lägre varvtal, vilket ger lägre elförbrukning och tystare drift.
På en kallvind är isoleringen av kanalerna avgörande. Till- och frånluftskanalerna leder varm luft genom ett kallt utrymme, och utan ordentlig isolering uppstår kondens och värmeförluster. Därför isolerades samtliga kanaler hela vägen.
Resultatet
Ventilationen går nu jämnt dygnet runt, oberoende av väder och årstid. Fukt och använd luft förs bort, och värmen i frånluften återvinns i stället för att försvinna ut genom taket. Familjen upplever lättare luft i sovrummen och mindre imma på fönstren, och aggregatet hörs inte från bostaden.
Filtren byts en till två gånger per år. Eftersom aggregatet står fritt på sitt underrede kan familjen byta filter själv, och styrningen påminner när det är dags.
